NetEss Final Packet Tracer Skills Assessment (PTSA)
A. Pendahuluan
Assalamu'alaikum Wr.Wb, hari ini kegiatan Saya yaitu mengerjakan NetEss PTSA berikut ini adalah laporannya.
a. Pengertian
Netess PTSA merupakan ujian LAB (berupa simulasi) bagi orang-orang yang ingin mendapatkan sertifikat Networking Essentials.
b. Latar Belakang Masalah
Banyak dari orang-orang yang ingin bekerja sebagai teknisi jaringan yang bersertifikat minimal CCNA, sebelum melangkah ke ujian CCNA calon CCNA harus mengetahui dasar-dasar jaringan terlebih dahulu, karena sertifikat tersebut dikeluarkan oleh CISCO maka calon teknisi jaringan diwajibkan untuk belajar/mengikuti training dasar jaringan CISCO.
B. Maksud dan Tujuan
Mengerjakan LAB PTSA agar bisa mengerjakan Final Exam.
C. Batasan dan Ruang Lingkup Pekerjaan
- Lab PTSA
D. Target dan Hasil yang diharapkan
Menyelesaikan PTSA supaya bisa mendapatkan nilai 100%.
E. Metode Pelaksanaan Pekerjaan
- Mengkonfigurasi.
F. Alat dan Bahan
- Laptop
- Akun NetAcad
G. Target Waktu
Waktu : 21.00 - 03.00
H. Tahapan Pelaksanaan
- Mengkonfigurasi
Dalam penilaian keterampilan praktik ini, Saya akan mengonfigurasi Jaringan Sekolah. Saya akan mengonfigurasi router dan mengaktifkan manajemen sakelar jarak jauh. Saya juga akan mengkonfigurasi perangkat jaringan nirkabel untuk menyediakan konektivitas ke LAN nirkabel. Terakhir, Saya akan mengkonfigurasi host untuk berkomunikasi pada LAN kabel dan nirkabel.
Semua konfigurasi perangkat IOS harus diselesaikan dari koneksi terminal langsung ke konsol perangkat dari perangkat host.
Untuk daftar lengkap tugas, lihat di bawah.
Saya akan berlatih dan dinilai berdasarkan keterampilan berikut:
- Konfigurasi dasar sebuah router
- Konfigurasi antarmuka router
- Ganti konfigurasi Antarmuka Virtual (SVI)
- Konfigurasi perangkat jaringan nirkabel
- Konfigurasi host nirkabel
- Konfigurasi host berkabel
Saya akan melakukan hal berikut pada perangkat tertentu:
Router Bldg-1:
- Aktifkan antarmuka.
- Antarmuka alamat.
- Konfigurasikan kata sandi mode EXEC yang diistimewakan.
- Lindungi jalur konfigurasi dengan kata sandi.
- Beri nama perangkat.
- Konfigurasikan spanduk MOTD.
Beralih FL-1:
- Aktifkan VLAN 1 SVI.
- Alamat VLAN 1 SVI.
- Konfigurasikan SSH untuk akses jarak jauh.
Perangkat Jaringan Nirkabel W-1:
- Konfigurasikan pengalamatan antarmuka Internet.
- Konfigurasi server DHCP.
- Konfigurasikan nama jaringan nirkabel.
- Konfigurasikan keamanan jaringan nirkabel dasar.
Tuan Rumah Tuan Rumah A:
- Konfigurasikan informasi pengalamatan IP.
- Konfigurasikan alamat gateway default.
Konfigurasi Host:
- Hubungkan ke router menggunakan kabel yang benar.
- Konfigurasikan pengalamatan host.
Laptop Nirkabel Teach-1:
- Konfigurasikan nama jaringan nirkabel (SSID).
- Konfigurasikan jenis otentikasi nirkabel.
- Konfigurasikan frasa sandi nirkabel.
Meja Pengalamatan
Gunakan alamat berikut untuk mengkonfigurasi jaringan. Beberapa alamat telah dikonfigurasikan sebelumnya, dan disediakan untuk tujuan referensi saja. Alamat yang tidak tersedia dalam tabel harus ditentukan oleh Anda sebagai bagian dari penilaian ini.
Berikut ini merupakan Instruksi (tahapan pelaksanaan Saya):

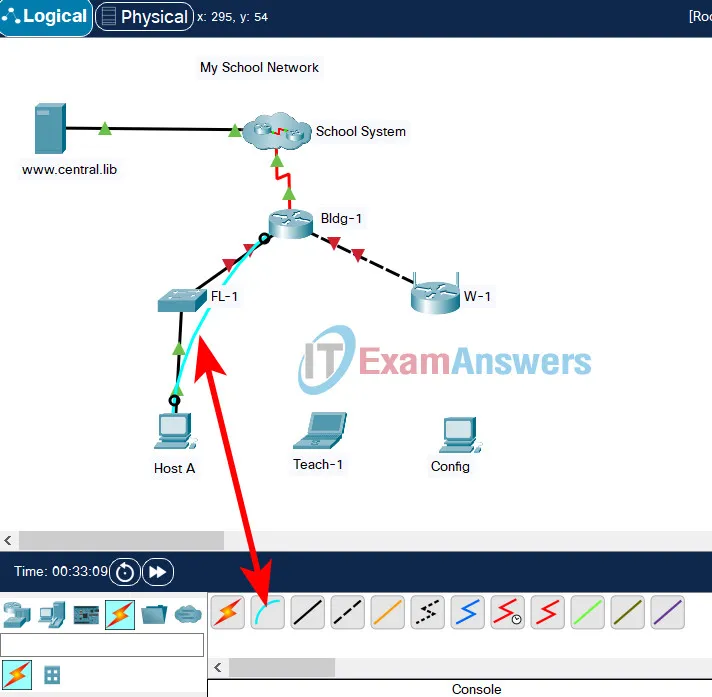

Gunakan kabel konsol untuk mengubungkan Host A ke Bldg-1
Pada PC A, buka tab Desktop-->Terminal -->OK
Router(config)#hostname Bldg-1 Bldg-1(config)#enable secret LMn789 Bldg-1(config)#banner motd #Akses tidak sah ke perangkat ini dilarang!# Bldg-1(config)#line console 0 Bldg-1(config-line)#password CDe123 Bldg-1(config-line)#login Bldg-1(baris konfigurasi)#line vty 0 15 Bldg-1(config-line)#password EFg456 Bldg-1(config-line)#login Bldg-1(config-line)#enkripsi service password
Langkah 2: Konfigurasikan antarmuka LAN dari router Bldg-1.
Konfigurasikan antarmuka sebagai berikut:
1. Aktifkan kedua antarmuka LAN Bldg-1 .
2. Alamatkan kedua antarmuka LAN menggunakan informasi dalam tabel pengalamatan.
Bldg-1(config-if)#interface gigabitEthernet 0/0 Bldg-1(config-if)#ip add 172.16.1.1 255.255.255.0 Bldg-1(config-if)#no shutdown Bldg-1(config-if)#interface gigabitEthernet 0/1 Bldg-1(config-if)#ip add 172.16.2.1 255.255.255.252 Bldg-1(config-if)#no shutdown
Langkah 3: Konfigurasikan manajemen jarak jauh pada sakelar FL-1.
Konfigurasikan sakelar SVI dengan menggunakan antarmuka manajemen default sebagai berikut:
1. Aktifkan antarmuka.
2. Alamatkan antarmuka sesuai dengan nilai yang ditunjukkan dalam tabel pengalamatan.
3. Tentukan alamat yang akan digunakan sebagai gateway default switch dari tabel pengalamatan. Konfigurasikan gateway default sakelar. Sakelar harus dapat dijangkau dari jaringan lain.
4. Gunakan kabel konsol untuk menghubungkan Host A dan FL-1.
Di PC A, buka tab Desktop --> Terminal --> OK
Switch(config)#interface vlan 1 Switch(config-if)#ip add 172.16.1.150 255.255.255.0 Beralih (config-if) #no shutdown Beralih(config-if)#exit Switch(config)#ip default-gateway 172.16.1.1
Langkah 4: Konfigurasikan sakelar FL-1 untuk menggunakan SSH untuk koneksi jarak jauh.
Koneksi jarak jauh ke sakelar harus menggunakan SSH untuk terhubung. Semua nilai yang dikonfigurasi harus sama persis dengan nilai yang diberikan di bawah ini . Konfigurasikan SSH dengan menggunakan yang berikut ini:
- Nama domain: school
- Ganti nama: FL-1
- Modulus kunci kripto: 1024
- Konfigurasikan login lokal pada baris VTY
- Koneksi masuk harus menggunakan protokol SSH saja.
- Buat pengguna bernama: ops
- Pengguna harus diminta untuk menggunakan kata sandi ABC234
Catatan: Untuk mengakses mode EXEC yang diistimewakan dari jarak jauh dari klien SSH, kata sandi mode EXEC yang diistimewakan harus ditetapkan. Ini bukan persyaratan untuk penilaian ini.
Switch(config)#ip domain-name sekolah Switch(config)#hostname FL-1 FL-1(config)#kunci kripto menghasilkan rsa Berapa bit dalam modulus [512]: 1024 % Menghasilkan kunci RSA 1024 bit, kunci tidak akan dapat diekspor...[OK] FL-1(config)#line vty 0 15 FL-1(config-line)#transport input ssh FL-1(config-line)#login local FL-1(baris konfigurasi)#eit FL-1(config)#username ops secret ABC234
Langkah 5: Konfigurasikan perangkat jaringan nirkabel W-1.
Konfigurasikan perangkat jaringan nirkabel dengan alamat, pengaturan DHCP, dan pengaturan jaringan nirkabel. Pastikan untuk menyimpan pengaturan Anda sebelum berpindah antar layar di GUI konfigurasi perangkat. Mungkin perlu beberapa saat untuk menyimpan pengaturan. Jika kedua lampu tautan pada kabel ke perute nirkabel berwarna hijau, Anda dapat melanjutkan konfigurasi.
1. Buat koneksi dengan perangkat W-1 dari host Config .
- Sambungkan kabel Ethernet dari Config ke port LAN mana pun pada perangkat W-1. Jangan hapus koneksi ini.
- Gunakan tabel pengalamatan untuk memberikan alamat IP dan mask ke Config .

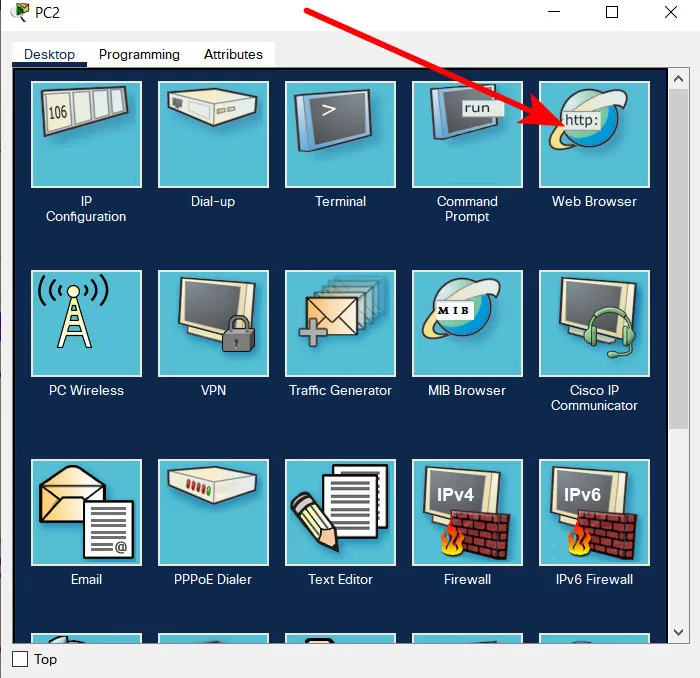

- Gunakan browser di Config untuk terhubung ke alamat IP router perangkat nirkabel. Gunakan admin sebagai nama pengguna dan kata sandi.
Catatan: Anda mungkin perlu melihat dan menunggu hingga lampu tautan pada kabel Ethernet berwarna hijau sebelum Anda dapat menyambungkan atau menyambung kembali ke perangkat jaringan nirkabel W-1 dari Host Config.

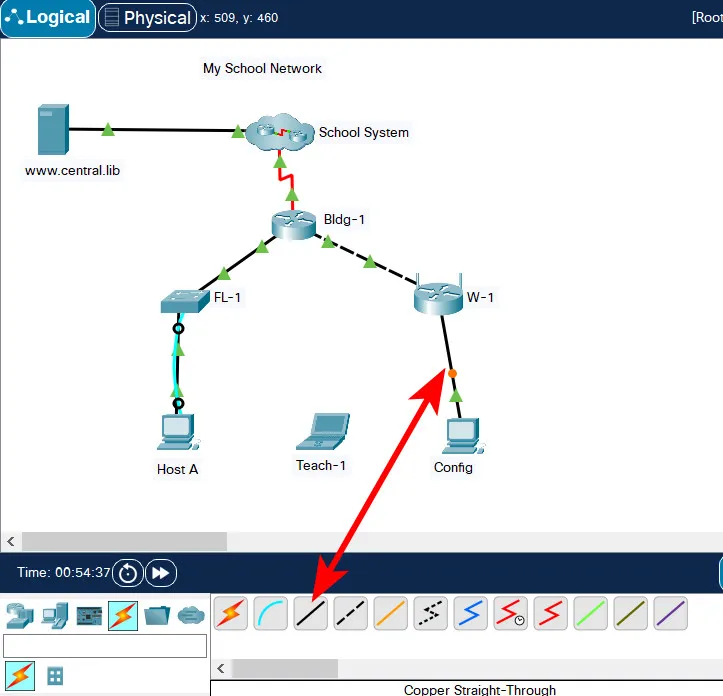

Gunakan kabel straight through copper untuk menghubungkan Config PC dan W-1
Buka: Config PC --> tab Desktop --> menu IP Configuration
2. Konfigurasikan antarmuka Internet perangkat sesuai dengan nilai dalam tabel pengalamatan.
3. Konfigurasi DHCP sebagai berikut:
sebuah. Konfigurasikan alamat IP router dan mask dengan nilai yang ditunjukkan pada tabel pengalamatan. Simpan pengaturan ini untuk memperbarui kumpulan alamat yang akan digunakan oleh DHCP.
b. Setel alamat pertama yang akan digunakan ke 192.168.0.150 .
c. DHCP harus menyediakan 50 alamat IP untuk host di LAN.
d. DHCP harus memberikan alamat IP server DNS dengan nilai yang ditunjukkan pada Tabel Pengalamatan.
4. Konfigurasikan pengaturan nirkabel sebagai berikut:
a. Untuk jaringan 2,4 GHz , gunakan nama jaringan SCHwless . Pastikan SSID dapat dilihat oleh host yang mencoba menyambung ke LAN nirkabel.
b. Amankan LAN nirkabel dengan WPA2 Personal . Gunakan AES untuk enkripsi. Frasa sandi harus ijkl0123 .
c. Untuk jaringan 5 Ghz-2 , gunakan nama jaringan SCHwless52 . Pastikan SSID dapat dilihat oleh host yang mencoba menyambung ke LAN nirkabel.
d. Amankan LAN nirkabel dengan WPA2 Personal . Gunakan AES untuk enkripsi. Frasa sandi harus ijkl5252 .
e. Untuk jaringan 5 Ghz-1 , gunakan nama jaringan SCHwless51 . Pastikan SSID dapat dilihat oleh host yang mencoba menyambung ke LAN nirkabel.
f. Amankan LAN nirkabel dengan WPA2 Personal . Gunakan AES untuk enkripsi. Frasa sandi harus ijkl5151 .
Langkah 6: Konfigurasikan host A dan Teach-1.
Konfigurasikan host berkabel dan nirkabel sebagai berikut.
1. Konfigurasikan Host Sebuah host dengan nilai pengalamatan dan server DNS yang ditunjukkan pada tabel pengalamatan.
2. Konfigurasikan host Teach-1 untuk terhubung ke salah satu jaringan nirkabel menggunakan nilai yang Anda konfigurasikan di Langkah 5 .
3. Host Teach-1 akan menerima pengalamatan jaringan dan informasi server DNS melalui DHCP. Verifikasi konektivitas.
I. Temuan Permasalahan Serta Cara Penyelesaiannya
Lupa untuk mendokumentasi setiap kegiatan sehingga gambar-gambar yang diatas merupakan screenshoot dari web lain, solunsinya usahakan setiap kegiatan didokumentasi, screenshoot maupun divideo.
J. Kesimpulan yang didapatkan
Lab-lab yang ada di ujian NetAcad guna untuk mengasah skill yang kalian dapat, usahakan sebelum Kalian mengerjakan LAB PTSA sudah latihan terlebih dahulu.
K. Referensi
- Foto-foto yang ada di atas merupakan screenshootan dari web lain. Saya tidak akan membagikannya kepada Kalian.
