CDP Neighbor

CDP Neighbor

A. Pendahuluan

a. Pengertian

Cisco Discovery Protocol atau sering di singkat CDP adalah sistem yang berjalan di perangkat Cisco yang berfungsi untuk mengenali perangkat-perangkat tetangganya. CDP secara default telah aktif di perangkat Cisco seperti; Router, Switch, Server. Kemampuan CDP untuk mengenali perangkat tetangganya membuat pengguna mudah dalam mengetahui perangkat siapa saja yang bersanding dengan perangkat pengguna itu.

b. Latar Belakang Masalah

B. Maksud dan Tujuan

1. Mengetahui apa itu Cisco Discovery Protocol (CDP).

2. Mengetahui identitas Switch tetangga dengan CDP.

C. Metode Pelaksanaan Kerja

Membaca dan Praktek.

D. Alat dan Bahan

- Cisco PacketTracer

- Laptop

- Buku Bestpath-Network

E. Target Waktu

Waktu : 08:00 - 16:00

F. Tahapan Pelaksanaan

Cisco Discovery Protocol

1. Sekarang kita mulai untuk mengulas tentang CDP.

2. Untuk mengetahui peragkat tetangga, kita dapat menggunakan perintah.

3. CDP juga dapat digunakan untuk melihat IP tetangga, tyetapi dengan syarat, perangkat tetangga telah memiliki IP address. Untuk melihat IP tetangga perintahnya.

Dapat dilihat pada gambar dibawah, alamat IPnya belum tertulis, itu karena kita belum memberikan IP kepadanya.

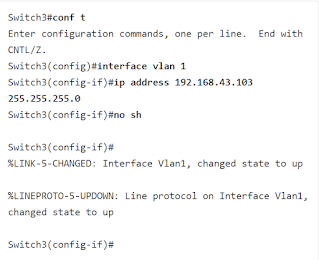

5. Sekarang kita mulai untuk memberikan IP address pada perangkat Switch.

Switch0

Switch1

Switch 2

Switch 3

6. IP address di setiap Switch sudah di buat, sekarang coba kita lihat identitas IP tetangga.

Switch0

Dapat dilihat pada gambar di bawah, tetangga yang dekat dengan Switch0 adalah Switch1 dengan IP address 192.168.43.101 dan Switch2 dengan IP address 192.168.43.102.

Switch 1

Dapat dilihat pada gambar di bawah, tetangga yang dekat dengan Switch1 adalah Switch0 dengan IP address 192.168.43.100 dan Switch3 dengan IP address 192.168.43.103.

Switch 3

Dapat dilihat pada gambar di bawah, tetangga yang dekat dengan Switch3 adalah Switch1 dengan IP address 192.168.43.101 dan Switch2 dengan IP address 192.168.43.102.
